Generator de planșe DXF pentru proiecte rutiere. Filtrare cadre pe curbe strânse, scară unit-aware, control XREF, cartuș personalizabil și licențiere node-locked Ed25519.
Scurtă descriere
RoadMapAZ v6.0 este soluția profesională concepută pentru inginerii topografi și proiectanții de drumuri care doresc să elimine complet munca manuală repetitivă. Aplicația transformă măsurătorile brute din carnetele de teren în planșe finale, gata de livrare, în doar câteva minute. Prin corelarea inteligentă a punctelor și un motor avansat de generare a planșelor, programul reduce timpul de editare grafică cu până la 85%.
Caracteristici Principale & Module Core
Detalii Tehnice pe Tab-uri (Cum funcționează)
Aplicația este împărțită în două module puternice, accesibile prin tab-uri dedicate:

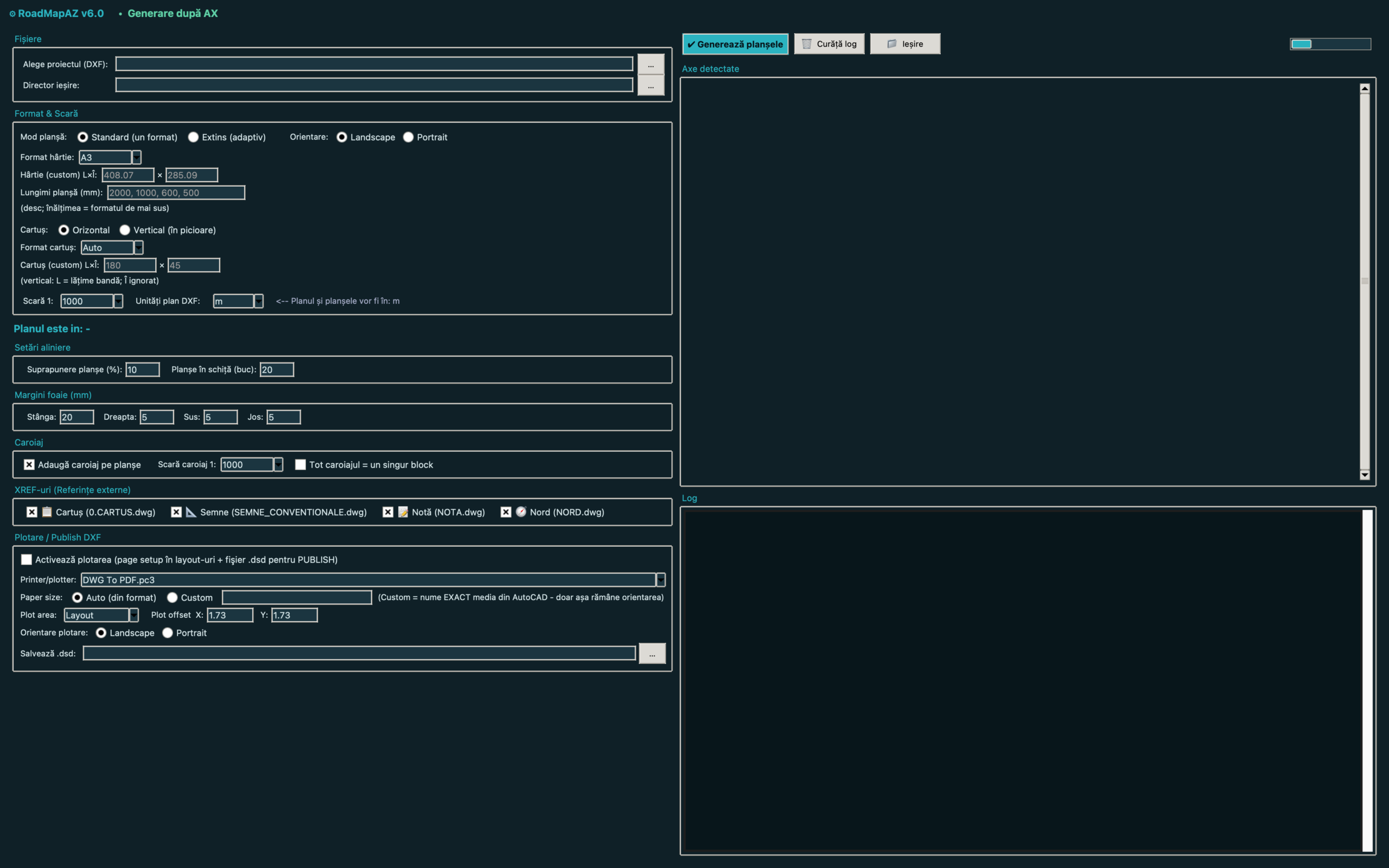

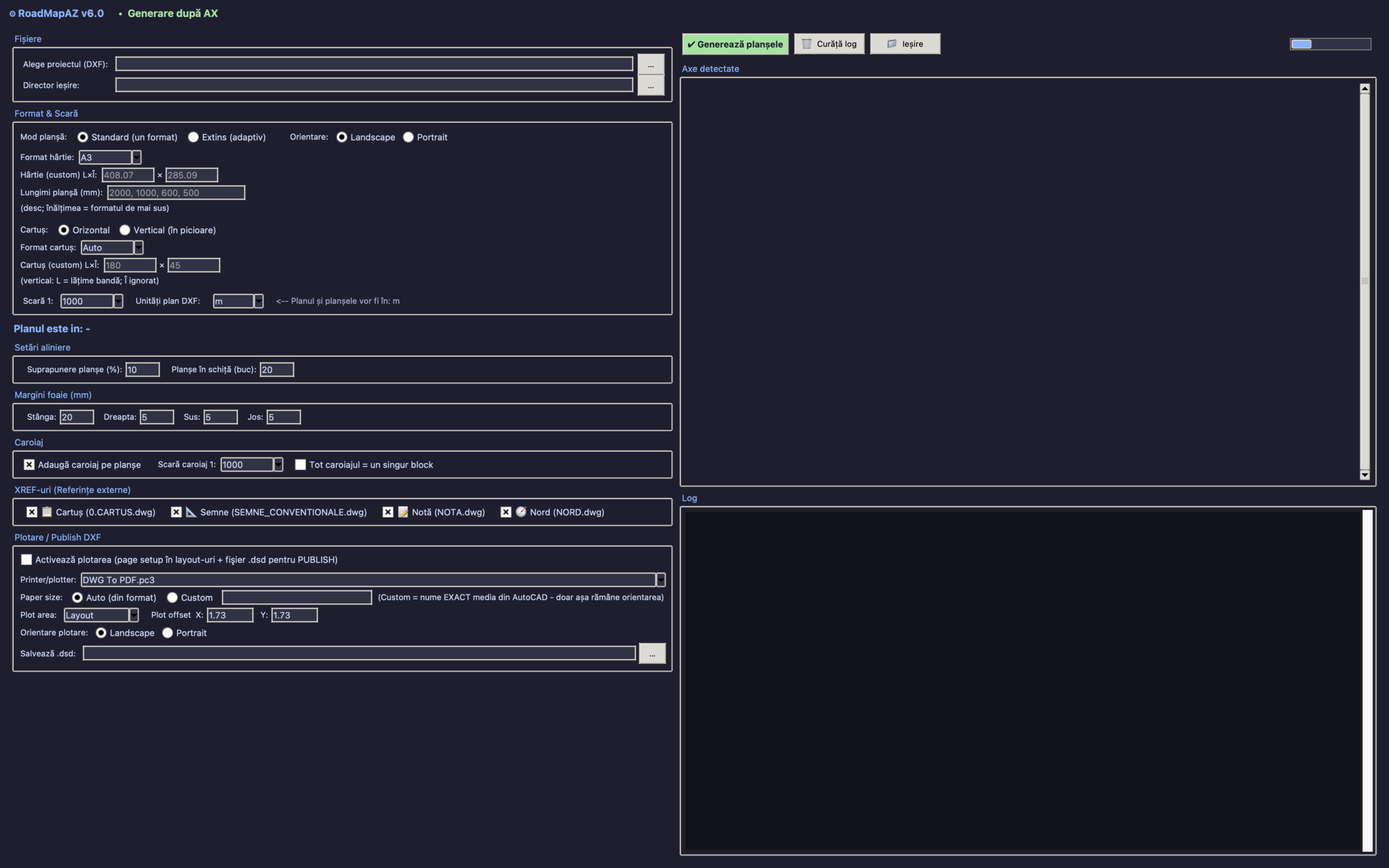

TAB 1 — “Generare după AX”
Ideal pentru proiecte noi, unde dispunerea planșelor este dictată strict de geometria drumului.
- Generare Automată: Creează planșe direct de-a lungul unui ax de drum definit de utilizator.
- Caroiaj & Viewport Rotit: Calculează automat unghiul perfect de rotație pentru fereastra de vizualizare (viewport), astfel încât drumul să rămână aliniat optim pe lungimea planșei.
- Cartuș Inteligent: Inserează automat cartușul (pe orizontală sau verticală) în funcție de spațiul disponibil.
- Mod Standard / Adaptiv: Ajustează automat dimensiunea planșei pentru a cuprinde complet toate elementele topografice din zonele complexe.
- Management XREF & Plotare: Gestionează referințele externe și pregătește listele de plotare automată în masă (Publish / DSD).

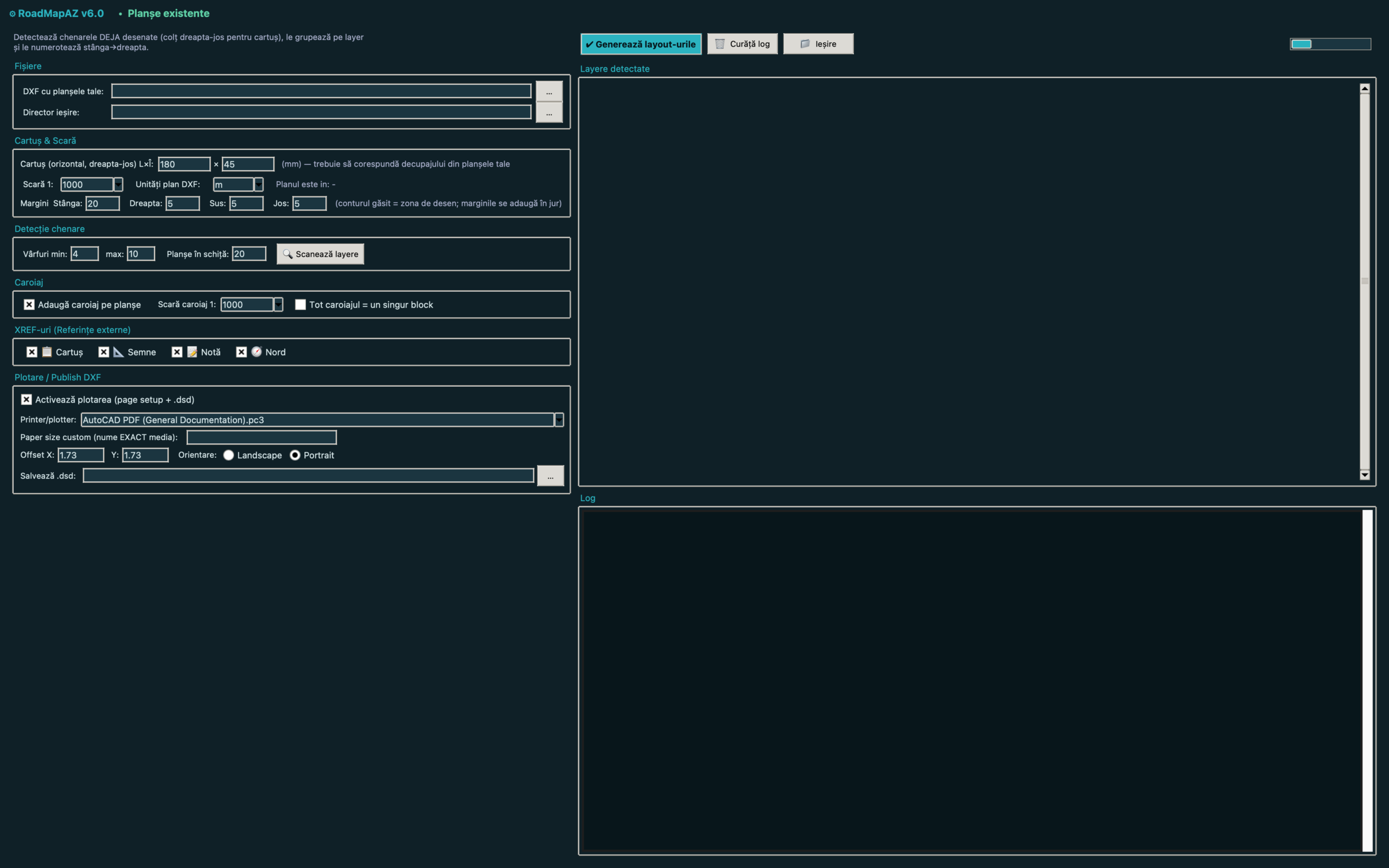

TAB 2 — “Planșe Existente”
Conceput pentru momentele în care ai deja chenarele desenate în format CAD (polilinii închise, dreptunghiulare sau cu colțul dreapta-jos decupat special pentru cartuș) și vrei să automatizezi restul procesului de finalizare.
- Detecție Smart a Chenarelor: Identifică automat fiecare chenar din desen (recunoaște poliliniile închise din ~6 vârfuri destinate planșelor).
- Grupare pe Straturi (Layere): Organizează automat planșele în funcție de straturile pe care acestea sunt poziționate (ex: Grupa A, Grupa B etc.).
- Ordonare Geografică: Sortează automat planșele de la STÂNGA la DREAPTA în funcție de centrul geometric al fiecărui chenar.
- Numerotare Automată Editabilă: Alocă automat indicative de tipul
Prefix + Număr(ex: A1, A2… B1, B2…). Prefixul poate fi modificat rapid (numele stratului sau un text ales de tine). - Mod Inversat (Reverse Mode): Permite inversarea instantanee a ordinii de numerotare pentru un anumit strat (de la dreapta la stânga), funcție extrem de utilă pentru sectoarele de drum proiectate în sensul invers al kilometrajului.
- Automatizare Completă Post-Procesare: După ce a sortat și numerotat chenarele, Tab 2 aplică aceleași funcții avansate: generează caroiajul, aliniază și rotește vederile, inserează cartușele și pregătește schița de ansamblu.
De ce să alegi RoadMapAZ v6.0?
📁 Pregătire pentru Print instant: Exportul automat al fișierelor de plotare în masă îți permite să trimiți întregul proiect către imprimantă sau PDF dintr-un singur click.iuni.
⏱ Economie Masivă de Timp: Procesele care necesitau ore întregi de potriviri manuale și click-uri repetative sunt acum reduse la câteva secunde.
🎯 Precizie de 100%: Elimină complet erorile umane la numerotarea consecutivă a planșelor sau la rotirea textelor și a caroiajelor.
